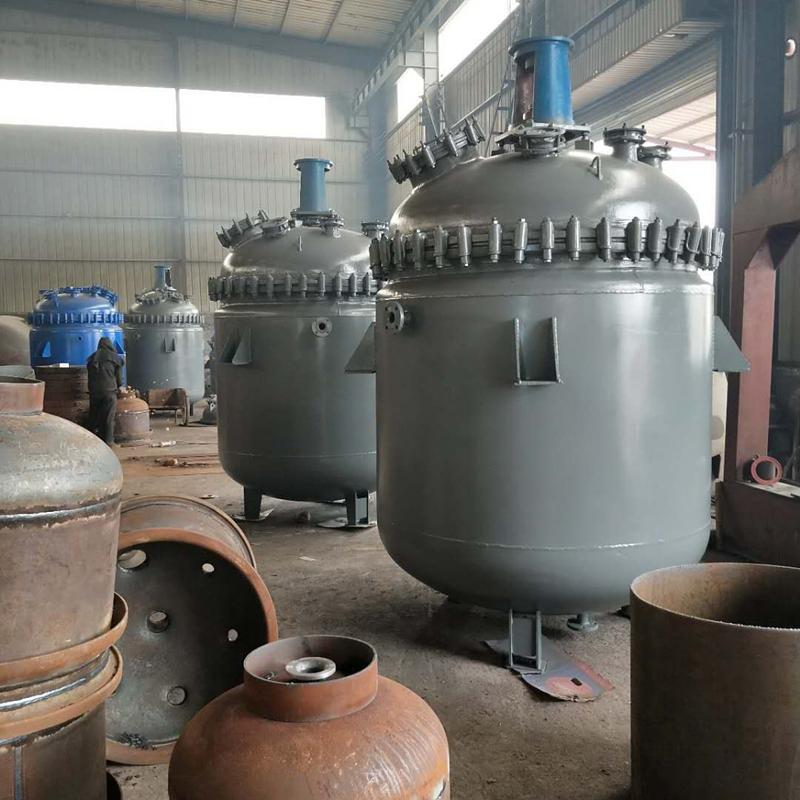

蒸餾釜結構組成

蒸餾釜由罐體、上下封頭、、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求計量裝置和攪拌裝置。

蒸餾釜攪拌器可配置漿式、錨式、框式、螺旋式、轉盤式、磁力等多種形式，可滿足不同的生產工藝要求。如有其他要求可另行設計制作。

蒸餾釜概述

蒸餾是一種熱力學的分離工藝，它利用混合液體或液-固體系中各組分沸點不同，使低沸點組分蒸發，再冷凝以分離整個組分的單元操作過程，是蒸發和冷凝兩種單元操作的聯合。與其它的分離手段，如萃取、過濾結晶等相比，它的優點在于不需使用系統組分以外的其它溶劑，從而保證不會引入新的雜質。

蒸餾條件：

1.液體是混合物。

2.各組分沸點不同。

因此蒸餾釜是帶加熱蒸發功能的反應釜和冷凝作用的冷凝器及接收罐組成的。蒸餾釜適用于制藥、食品、輕工、化工等行業的稀酒精回收，也適用于甲醇等其他溶煤的蒸餾。

蒸餾反應釜從設計角度考慮需滿足一定的溫度、壓力、密封性，同時也根據工藝要求配合攪拌器、不同加熱系統等等，屬非標的容器設備。根據物料特性還可以設置抽真空實現真空減壓蒸餾。

蒸餾釜特點

1、蒸餾釜是一個系統，主要包含蒸餾釜釜體、釜蓋、進料口、餾分蒸汽出口、釜?dú)堃钩隹?、加熱系統及冷凝系統，電控系統等。

蒸餾釜是帶加熱功能的，根據物料特性可以是電加熱蒸餾釜或?qū)嵊驼麴s釜，也可以是蒸汽加熱蒸餾釜。

冷凝器大小根據分離物料特性及蒸餾要求進行配制，常壓蒸餾釜是物料熱敏性不強的物料。

減壓蒸餾是增加減壓系統，使原料液的沸點降低，避免在較高的溫度下原料液中熱穩定性差的組分受熱發生分解而變性。

2、蒸餾釜的溫度壓力要控制好，不然溫度升溫快，壓力高時會產生爆沸。一般蒸餾釜根據工藝需要可以帶攪拌，也可以不帶攪拌。

加熱的時候要慢慢加熱，防止爆沸。冷凝器要配套配置，根據物料的特性配置冷凝器大小，冷凝器的冷卻水流量要足夠，不然不能很好的冷卻溜出物。
